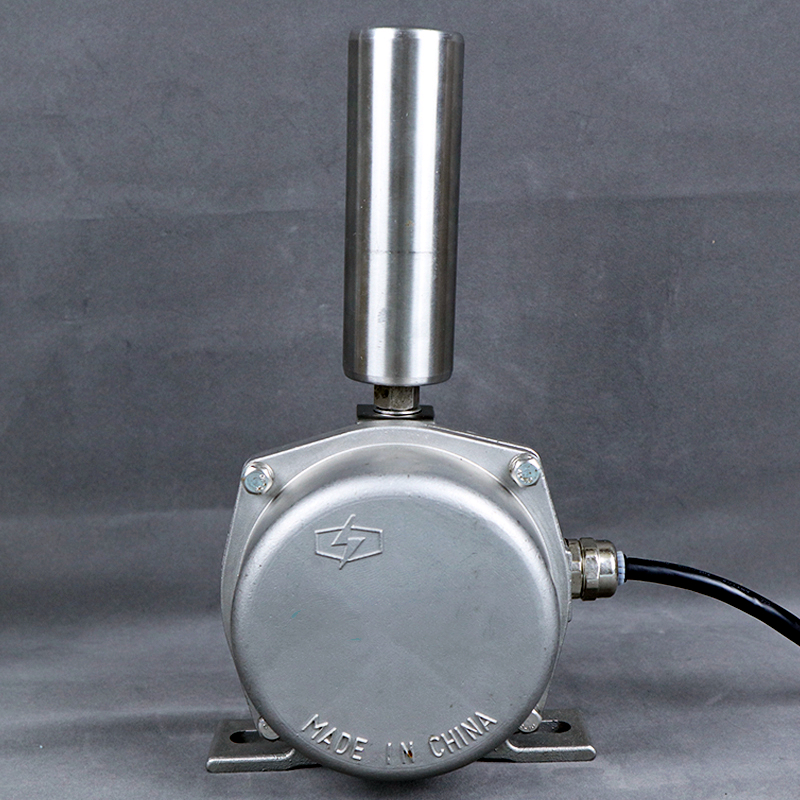

YHL-II不銹鋼跑偏開關

本機選用不銹鋼材質壓鑄而成，強度高，確保*生銹，IP67的防護等級以及整機良好的密封性能，可在浸水狀態下正常工作。其內部接點選用日本公司生產的微動開關，觸點容量大，可直接控制較大容量的交流接觸器，具備兩常開和兩常閉輸出。

不銹鋼兩級跑偏開關其工作原理：當運行中的膠帶發生偏離或扭曲時，膠帶邊緣帶動立輥旋轉并擠壓輥使之偏移，如偏移大于動作角度時，輸出一組告警信號；若繼續偏移大于二級動作角度時，則輸出另一組停機信號。天關輪換信號可接入跑偏自動糾偏調整裝置，用于校正膠帶的偏離和扭曲；二級開關轉換信號用來控制膠帶機運行，起到保護膠帶邊緣作用。膠帶機恢復正常運行后，立輥?zhàn)詣訌?fù)位。

使用環境與使用安裝：本機適宜在環境溫度-25℃～+55℃，相對濕度不大于85環境下保持正常工作。 可在酸、堿、鹽性區域工作，開關應對稱平衡安裝在皮帶機架兩側的固定支架上，立輥軸上與膠帶平面相垂，立輥與膠帶邊緣距離為L=50-100mm較適宜，膠帶位于立輥下端1/3處，每100米膠帶可安裝跑偏開關3對（6臺）。

構造特點：

本機采用鑄造鋁合金殼體，強度高，重量輕。

殼體表面應用靜電噴塑涂覆工藝，涂層均勻、附著力強、耐老化。

旋轉凸輪采用雙點鎖緊結構，立輥采用定位銷緊固，確保工作可靠。

整機密封性較好，可在浸水狀態下正常工作（試驗48h）

YHL-II不銹鋼跑偏開關技術參數：

工作電壓：24~380V

型號：PXA-02GKH-10-30-A

絕緣電阻：＞500MΩ

輸出信號：無源開關量信號

環境溫度：-20℃~+60℃

環境濕度：＜90

重 量：2.5Kg

防護等級：IP65

復位方式：自動復位

響應時間：＜2mS

控制觸點容量：3A-

動作力：50&plun;10N

YHL-II不銹鋼跑偏開關安裝說明

1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。

2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。

3、安裝距離：建議每50米安裝一對跑偏開關。

4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。

YHL-II不銹鋼跑偏開關

基本原理:

輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。

YHL-II不銹鋼跑偏開關

我公司生產的BFK-PA301兩級跑偏開關，BH-PW-LSKG兩級跑偏開關，BPK-2035 兩級跑偏開關 水泥廠跑偏開關，BPP-02GKH-10-30防爆兩級跑偏開關，E502A皮帶機跑偏開關，EBBS-80EBS防爆兩級跑偏開關，EXHFKPT1-10-45防爆跑偏開關，EXKPT1-20-35-X防震跑偏傳感器，F(xiàn)PI-12-30兩級跑偏開關（粉塵防爆），F(xiàn)SPK-111兩級跑偏開關，G22H.T22IP67跑偏開關，SATB-11XPP-3960防爆跑偏開關，PXA-34KK跑偏開關、不銹鋼跑偏開關，SATB-11XPP-3960防爆跑偏開關BKPT1防爆兩級跑偏開關CRS2D兩級跑偏開關DPP跑偏開關DPK兩級跑偏開關DFP防偏開關DWPK兩級跑偏開關EXKPT兩級跑偏開關FPK兩級跑偏開關FPK防跑偏開關FM兩級跑偏開關GRB跑偏開關GEJ隔爆跑偏開關關RHPY兩級跑偏開關RPK兩級跑偏開關ROS跑偏開關SR2D跑偏開關SSG(KPT1)兩級跑偏開關SFLP兩級跑偏開關SR-PK兩級跑偏開關SPS跑偏開關SPB兩級跑偏開關WHKP兩級跑偏開關XPK兩級跑偏開關XTD-PK跑偏開關XLPP兩級跑偏開關XFP防偏開關XDFL2兩級跑偏開關XCR跑偏開關XJM-PK兩級跑偏開關YH跑偏開關YHFP兩級跑偏開關YHPK兩極跑偏開關YHFPK跑偏開關YHP兩級跑偏開關3EPK跑偏開



山東卓信機械有限公司專注工業輸送機保護設備研發與生產，兩級跑偏開關為公司核心原廠定型產品，全部型號均為卓信原廠設計、原廠生產、原廠供應，品質穩定、適配性強，廣泛用于煤礦、水泥、電力、冶金、化工、糧食等行業皮帶輸送機，實時檢測皮帶跑偏狀態，一級預警、二級停機，有效保護皮帶、減少物料灑落與設備故障，是輸送系統必備安全保護裝置。

憑借著求知欲與決心，卓信的開關及各類傳感器工程師們在過去10多年來致力創新，開創工業自動化技術的里程碑，10多年的經驗使我們成為工業自動化領域創新而高效的開關和安全解決方案專家。

我們的工程師們對技術進步和變革充滿激情和決心，我們將與您一起創造未來的創新產品并為市場設定新標準。

昨天、今天、明天，始終如一,客戶的成功就是我們的動力。

山東卓信電氣有限公司是一家主要生產皮帶輸送機設備全套產品的生產，主營雙向拉繩開關，兩級跑偏開關，打滑開關，溜槽防堵塞開關，縱向撕裂開關、料流檢測器、傾斜開關，井筒開關，氣缸磁性開關，防爆磁性開關、接近開關，耐高溫接近開關、光電開關。廣泛應用于各種輸送機機械、礦山、紡織、造紙、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、航天等各個行業。

本文所有的型號均由山東卓信機械有限公司自主研發生產，質量可靠，價格合理，售后服務周到。

一、常規型兩級跑偏開關（卓信原廠型號）

1. TYPP-20-35（0～220V）

2. PXA-02GKH-10-30 系列（-A/-B/-C）

3. DQK2-1-30B、DQK2-15AB-30AB

4. HHTSD1、HHTSD-1

5. JPKJ-S、JPKJ-Z

6. HFKPT1-12-30、HFKPT1-20-35、HFKPT1-10-45

7. THP-DZ、JSBHKPP、JSB-KPP 系列

8. LMQ-75024P（304 不銹鋼）

9. F4631S-D0805-02

10. HKPP12-30、HKPP-12-30V

11. PWG-20-35、GYPB-20-35

12. PPKG-10-45、HFKPT-12-30

13. T.441-11yue-243（400V 礦用提升機）

14. PKS-80-35（450V 不銹鋼）

15. HQPK-PXA-02GKH-20-30-A（6 線）

16. XT-PY-E（6 線）

17. AMT-K2PD、AMT-K2P

18. AS-IPP1-30（耐高溫）、AS-PP400（刮板機）

19. B-PL4868、JPK1S

20. BFK-PA301、BFK-PA302

21. BFPP-12-30

22. BH-PW-LSKG

23. BKP2-12-30、BKP2-12-B

24. BKPT1 系列：BKPT1-10-45、BKPT1-20-35

25. BLPT-6230

26. BPK-2035、BPP-02GKH-10-30

27. BPX2-5（抗震 IP67）

28. BZX-2203、BZX51

29. CDPK-1

30. CKPP-G-14-3（耐高溫）

31. CLW-R-LJ、YHLJ-1

32. CMT-PT-A

33. DB-AQ-I、DB-PL4868

34. DDP-K2J、DPP-K2D、DPP-K2J

35. DKT-A36LQ、DKZ-L312-CT

36. DMT-6080DKH（不銹鋼耐酸堿）

37. DP-1（耐高溫）

38. DPK-10-45、DPK-12-30、DPK-20-35、DPK-I/II

39. DPP-3A、DPP-CW211

40. DPP-LJ2

41. DQK-10-45、DQK-10A-45A、DQK-12-30、DQK-12A-15A、DQK-12A-30A、DQK-20A-35A

42. DV4-8107Z

43. DWPK12-30

44. E502A、TDP-I

45. EBBS-80EBS

46. EBP-20-35、EBR-20-35

47. ELAP-20 系列（ELAP-20、ELAP-202、ELAP-20-WSN）

48. ELAW-61P

49. EXBKPT1-12-30、EXBL-IP

50. EXDDP-K2J

51. EXHFKPT1 系列（-10-45/-12-30/-20-35）

52. EXKPT1 系列、EXKPT1-20-35-X

53. EXRPD1

54. ExZGLPT1

55. F4631S-0805-02、FPI-20-35

56. FAA-125N110

57. FBG-K4650GT

58. FE208、FE508

59. FJK-PPXLN

60. FKB-12-30、FKB-20-35

61. FKPP12-30-BM

62. FM1045、FM2035、FM2035B

63. FPK-12-30、FPK-20-35、FPK-III

64. FPKG-A00、FPKG-A

65. FSPK-111、FSPK-12-30、FSPK-20-35、FSPK-III

66. FSRK-II 12-30

67. FSSK-Ⅲ

68. G22H.T22、G379-T1GZ

69. GB145

70. GEJ 系列：GEJ-15、GEJ-2LM、GEJ30、GEJ40、GEJ45、GEJ70

71. GH-PP-001、GHB-K-1、GHH-20G-304

72. GHLS-10-45、GHLS-20-35

73. GHP-PP-001、GHPK 系列（-12-30/-10-45/-20-35/I/II/III）

74. GK1-2B、GML-KT360HGS

75. GRB 系列：GRB-14045-III、GRB-15248-III

76. GRPP-DP-02、GRPP-P-02-Ⅰ

77. GX-B1、GYA2010T

78. GYBP-12-30、GYTB-12-30

79. HBN-BSS-N-L-22

80. HF2G-10-45、HF2G-20-35

81. HFHKPT、HFKLT2-II

82. HFPK-III、HPK-II

83. HFPPKG-10-45、HFPPKG-20-35

84. HG-P、HGA21002

85. HL-5030、HLBHP-MC2JDC2238

86. HPK-12-30、HPK-20-35

87. HQ99-CHHBHQ-PXB8967、HQDQ-LJ、HQDQ-LKPPQGX

88. HQFY-96P-FYL、HQP-02GKH-20-30-A

89. HQPB-3050TKG304A、HQPB-HZHN21A

90. HQPK-1638GHK-A304、HQPK-PXB316

91. HQPP-996HZ、HQPXB-02GKH-304A

92. HQXT-18

93. HRPPA-Z2EXFS-5Y、HRPPK-12-30

94. HSBG-V3930A2AS15

95. HX-LS-2

96. HY-C-CL、HYKPT1-12-30

97. JHFP-20-35、XTD-PK

98. JHPK 系列（-12-30/-20-35/-12-35）

99. JHPKLS-P

100. JJSB-KPP-ZS

101. JKPT1-12-30、JSB-HQPP

102. JNL-TZ1-2

103. JPC-3A

104. JPK-12-30、JPK1-2、JPK2-S

105. JPKJ-SZ

106. JPKJSB-KPP

107. JPNS-II、JPNS-III

108. JSB-KPP-S、JSB-KPP-Z

109. JYB-PK 系列（-12-30/-16-35/-20-35）

110. KBP-1127、KBP3-127

111. KBS10-KD

112. KBW-220P

113. KDPE

114. KG1007A、KG1007A-2、KGE28、KGE9A

115. KGP-2、KHE-30J、KHP1-12

116. KLT1-1-2

117. KP11-12-30、KPP 系列（-12-30/-16-35/-20-35）

118. KPT1 系列（-10-45/-12-30/-12-35/-12-45/-20-35）、KPT1A-20-35

119. KPT2 系列（-10-35/-12-30/-20-35）

120. KPTJDP-II

121. KS-PKB-10-45、KT-A36LQ

122. LB-2B

123. LDS-E-Z、LEP220TNL、LEPP2201K

124. LH-220P、LHPE-102-L50V

125. LHPK-1245、LHPK-2035

126. LL1-S/LL1-Z、LL2-12-30

127. LLD1-Z、LLD2、LLD2-3

128. LPP2-1/LPP2-2

129. LPT1-12-30、LPT1-20-35

130. LT10-P、LW-PKG 系列（-12-30/-20-35）

131. M135 系列（-T1H/-T2P/-T1/-T2G）

132. MAP-R2J、MT-6080KH、MT-SS-PP

133. MYP-2NK、NKPK 系列（-20-35/1-12-30/1-20-35）

134. NS2-PP-10G、NST1 系列（-10-45/-12-30/-20-35）

135. NTZH-9SAA-2K

136. PB-1045、PB20-35

137. PF-B8H4、PJZY-400-B

138. PK 系列（-10-45/-12-30/-15-45/-2035/I/II/III）

139. PK1-2B 系列（-I-485-TH/-W）、PK1-A2Z-485-TH

140. PK2A-FG50V、PKA2-ZW

141. PKB 系列（-10-45/-12-30/-20-35）

142. PLQ-USU、PLR10、PLR10-3D-G

143. PNS-I、PNS-II、PNS-2

144. PP-HF2PII、PP-K2BG、PP-KB2II、PP-KTC-KF、PP03-P-W、PP2201K

145. PPK2-12-30、PPKG-12-30、PPKG-20-35

146. PPN 系列（-10-35/-10-45/-20-35）

147. PTI-12-30、PWG-10-45、PW（B）12-30

148. PXA-34K、PXA-34KK、PXA-34KK-A

149. PXB-02GKH-C、PXB-200TG-D

150. QHKT1P、QJLP2-12-30、QK2-1-30A

151. QPK-PXA-02GKH-10-30-A、QZ-EBBC-900

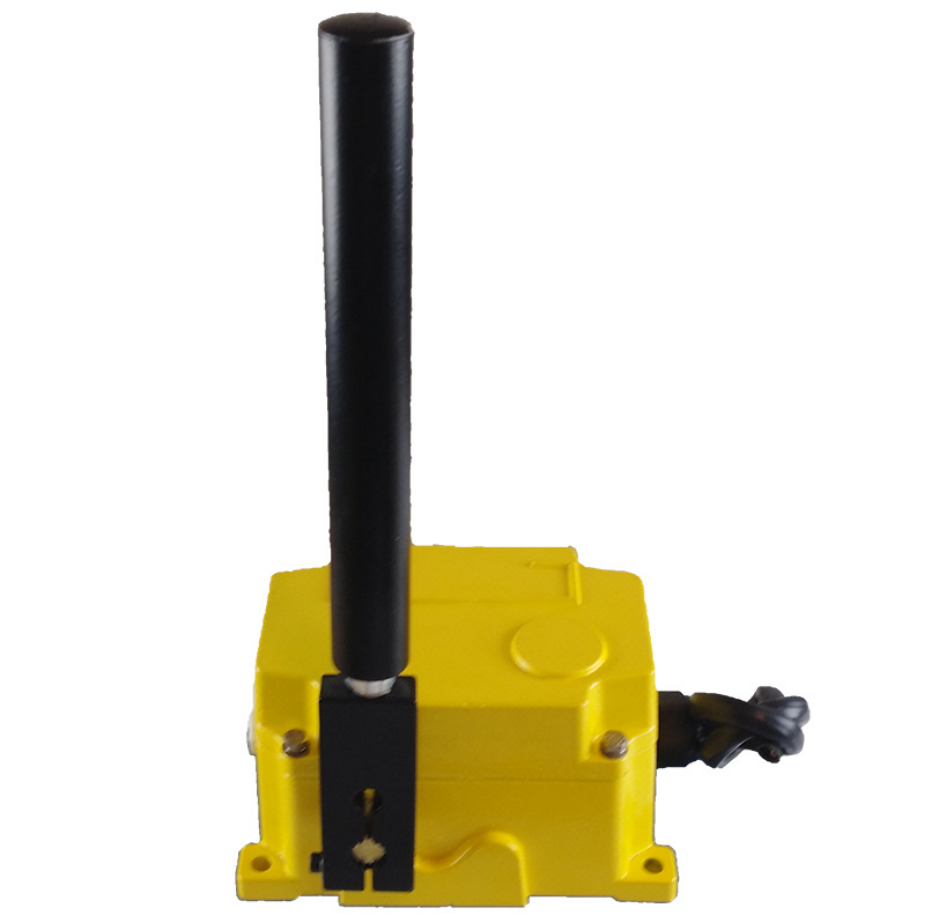

152. RHP-Y、ROS-2D、ROS-2D-FM

153. RPK-1、RPK-2-JTH、RPK-BG-1

154. S-KZQ-12LE、SAT8-1BXSR2T-P2D、SAT8-4BXX1122、SATB-11XPP-3960

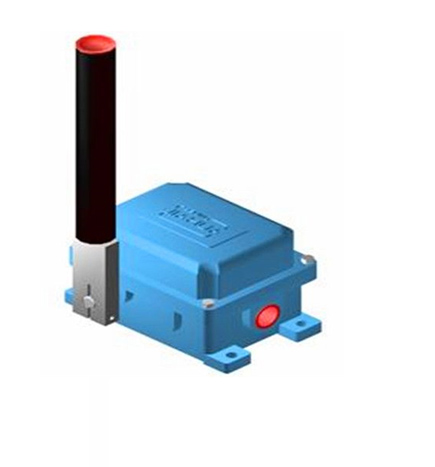

155. SBN-PB-QX60、SBN15-T35Q、SBNPB 系列（-1230A/-2035A/-T1Q/-T2008K/-T3）

156. SBP-12-30、SBP-20-35

157. SMS-DPP-01、SPB-10-45、SPB-20-35、SPBI-1230

158. SPS-2D、SR-LMP-5D

159. SSG-12-30、SSG-20-35、ST29-BKPT1-10-45

160. SU2VKS、SXFJ-PDE-G、SXLSKG2

161. SYLHP-X-I-A、SZL-VL-S-F

162. T135-T2-1、TDR-1、TER-FP-51

163. THP 系列（-12-30/-10-45）、THP-Z

164. TKPZ-20-35、TLP-100-145、TLP-120-130、TLPK-IV

165. TP-I、TPKY 系列（-20-35/-2035/-5X2035）

166. TRKY 系列（-12-30/-20-35）

167. TYPP 系列（-16-35/-20-25/-20-35）

168. VG033-5、WFLT2-II、WHKP 系列（-I/-II/12-30）

169. WPK 系列（-10-45/-12-30/-20-35）

170. WSFG-B330HJ、WSK-K216-LK、WSP-J320P-K2

171. WY-B800-1.O-S

172. X-TB-1-1230、XA-02GKH-10-30-A

173. XCRT 系列（115/314/315）

174. XD-TB-1、XD-TB-1-1230

175. XDT-A-G2FY、XDT-B-1HN

176. XLPP 系列（-1/-10-45/-12-30/-20-35/-20-45/-D-12-30/-I-QT/-II/-J/-J-12-30/-J-20-45）

177. XNDQ-SD-A8、XPK 系列（-1045/-2035/-I）

178. XT-B-G2EK3、XTBP-12-30、XTBP-20

179. XTD-A-3KG7F、XTD-CLB-A2、XTD-PW1、XTD-PY-E

180. XTP-12-30、XYPKKBW-220L

181. YBLX-P1120、YF PK-12-30

182. YG12-830、YG12830、YG12–830-35

183. YHDPK、YHXPK、YHFPK、YHL-II

184. YHP 系列（-10-45/-12-30/-20-35）

185. YHPK 系列（-I/-II/-1/-2/-2Y）

186. YKP-12-30、YLPP-J-III

187. YM-PK2A、YSPP2-30

188. YTJKPT-II、YTJKPT1

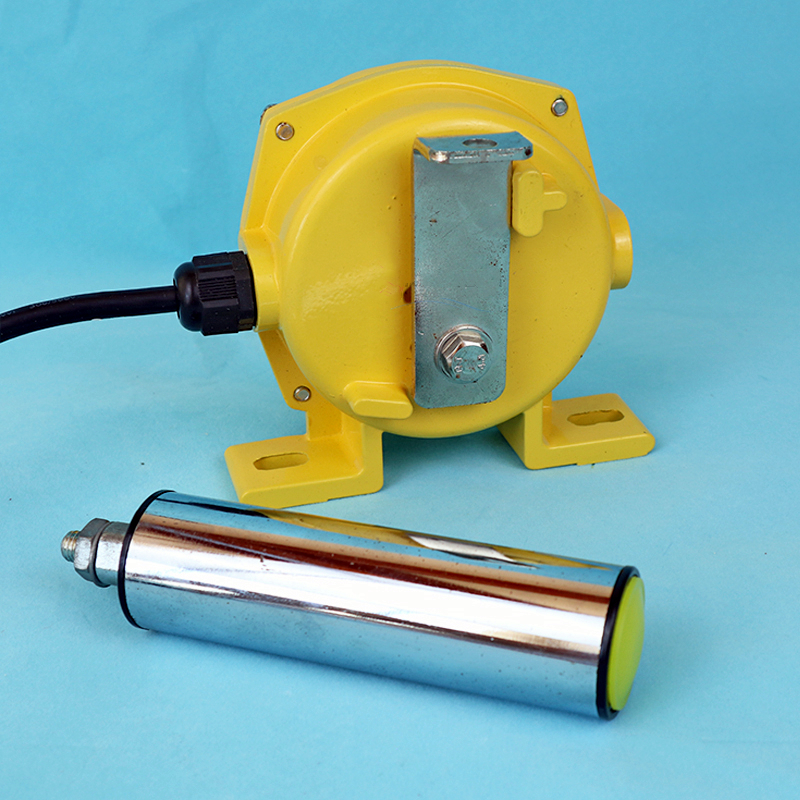

189. YTYKCP、YWPPH-I、YWPPH-II

190. ZDPP、ZGPP 系列（-12-30/-20-35）

191. ZWK-12-30、ZWQ-A、ZWQ-I2-30

192. ZX-PPPT1-X、ZXL-703H、ZXPK-12-30

193. ZYKFG-DPA-200



二、防爆型兩級跑偏開關（卓信原廠防爆認證）

1. KBW-220P 防爆兩級跑偏開關

2. ZKBP-220、ZKBP-220-B、ZBKP-220-b

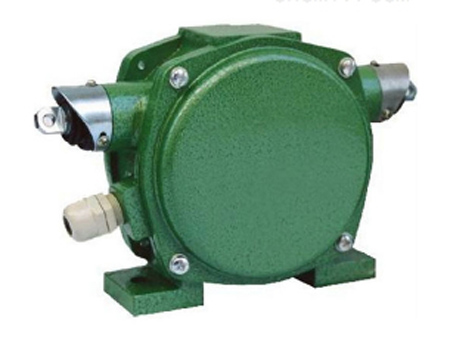

3. EXKPT1 系列防爆跑偏開關

4. EXHFKPT1 系列防爆跑偏開關

5. EXLDM-X、EXDS 粉塵防爆跑偏開關

6. BHFKPT1-12-30、BKPT1 系列防爆型

7. BLPT-6230 防爆自動跑偏開關

8. BZX-2203 礦用本安隔爆型

9. DPP-K2J 防爆型電廠專用

10. DQK-12-30 防水防爆型

11. FPI-12-30 粉塵防爆型

12. FPK-12-30 防爆系列

13. GHB-K-1 防爆跑偏控制器

14. JPK1S、JPK2-S 防爆型

15. KPT1 鑄造防爆型、KPT1A 防爆系列

16. LTD-A 防爆溜槽堵塞配套跑偏開關

17. TDS-EX、TX-CD20 防爆型

18. XLPP-J-I 礦用本質安全防爆型

19. YWLJ-2 防爆配套跑偏開關

20. 3EPK-I、3EPK-II、3EPK-III 防爆系列



產品核心介紹（卓信原廠保障）

山東卓信機械兩級跑偏開關全部為原廠設計、原廠生產、原廠供貨，無貼牌、無代工，每一款型號均經過嚴格出廠檢測，適配各種惡劣工況。產品采用鋁合金 / 不銹鋼殼體，防護等級最高可達 IP67，具備防塵、防水、防震、耐酸堿、耐腐蝕等特性；電壓覆蓋 0～220V、220V、380V、450V，支持一開一閉、兩開兩閉等多種觸點輸出，可直接接入 PLC 或控制系統。



所有型號均提供原廠技術參數、原廠安裝圖紙、原廠接線指導、原廠售后，批量采購可享受廠家直供價格，廣泛適配皮帶輸送機、刮板機、提升機、斗提機、拉鏈機等設備，是煤礦、水泥、電力、化工、冶金等行業輸送保護的優選原廠產品。

山東卓信機械有限公司自主研發并生產的兩級跑偏開關，以上所有產品的型號均為原廠型號，可適配多種使用場景，國內知名大型企業均與我公司達成長期戰略合作，得到國內外客戶的一致好評。

山東卓信機械有限公司部分項目案例：新疆若羌電廠、新疆準東準能電廠、新疆五彩灣電廠、甘肅張掖電廠、甘肅張掖兔兒壩儲煤項目、珠海高欄港口、青海金川礦業夏日哈木礦區、中煤能源電廠、中國華能電廠等，在化工企業、煤礦、電廠、砂石廠、糧倉、港口適用眾多。
