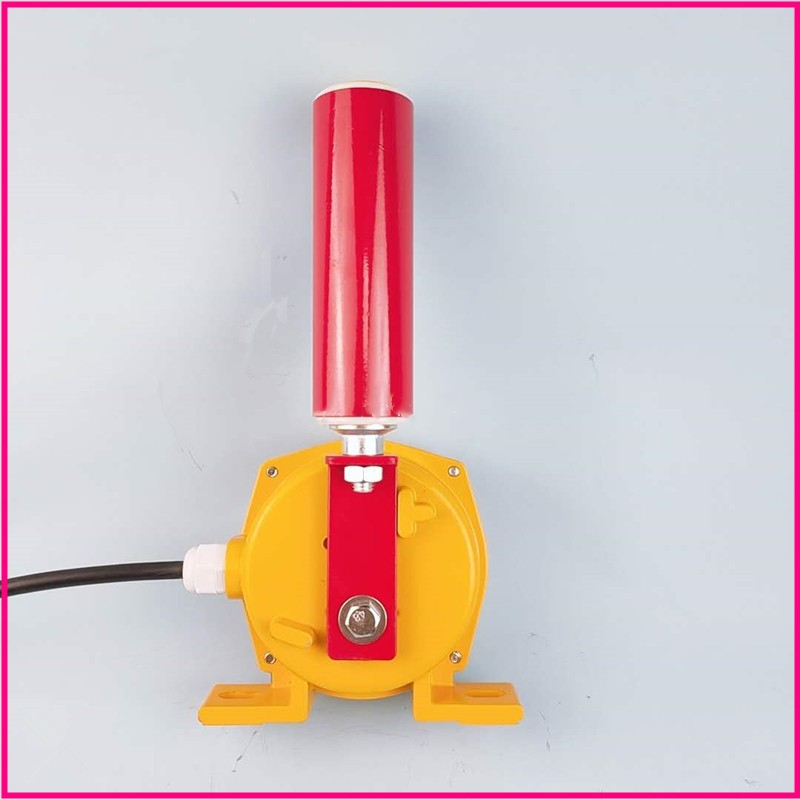

- HF2G-10-45皮帶保護裝置跑偏開關詳細介紹HF2G-10-45皮帶保護裝置跑偏開關跑偏開關簡介:跑偏開關用于檢測膠帶機膠帶的跑偏量和扭出程度�?煞乐蛊н吘壍膿p傷和因?yàn)槟z帶的跑偏而引起的物料膠落。是實現自動報警和停機的一種保護性開關。技術參數使用溫度-40℃~+60℃工作壓力80~110kpa電器壽命開關動作10萬次適用于以下設備的緊急或正常關機1、常規皮帶輸送機2、梭式輸送機3、裙邊式給料輸送機4、斗式提升機5、包裝生產線6、堆料/取料系統,起重機,挖掘機7、輪船裝卸系統8、水平給料機HF2G-10-45技術參數:1. 額定電壓:AC380V2.額定電流:5安3. 觸點數量:二組獨立的常開、常閉接點4.外殼防護別:DT型塵密外殼,防護等IP675.周圍環境溫度:-25~80℃6.開關能在頻率為10-60Hz,振幅為0.75mm(10g)的振動條件下工作7.外形尺寸:殼體L×W×H(mm)190×135×100。8.操作力:5~7㎏9.通訊接口:RS485地址編碼 聯網通訊(對后綴BM的型號有效HF2G-10-45使用環境條件:a.環境溫度:-40℃~60℃b.相對濕度不大于85c.海撥高度不超過2000md.使用壽命:開關動作10萬次e.絕緣電壓:AC1000試驗1分鐘f.觸點容量:≤AC380 ≤3Ag.防護等級:IP65HF2G-10-45皮帶保護裝置跑偏開關皮帶保護開關,產品鋁?壓鑄外殼,行程開關,檢測距離***,開關響應快,現在不同行業都有用到,電源適用性廣。HF2G-10-45皮帶保護裝置跑偏開關工作原理兩級跑偏開關,是一種安裝在膠帶,皮帶運輸帶上的一種保護開關,安裝于皮帶,膠帶運輸機兩側,當運輸帶在工作過程發生跑偏時,跑諞角度達到12度觸級到本產品一級角度時,本開關會報警信號,達跑偏角度達到工作角度30度,本開關可給出停機信號,讓處于異常運行中皮帶,膠帶停止工作,當工作人員將膠帶,皮帶跑偏現象修正好時,本開關會自己復位,并讓停止的運輸帶回復到正常工作狀態。HF2G-10-45皮帶保護裝置跑偏開關產品持術參數工作電壓:24-380VAC,電源適用性廣通用名稱:二級跑偏開關,跑偏控制開關,糾偏開關,防跑偏開關觸點數量:雙觸點開關,觸點容量可選輸出方式:兩常開+兩常閉,可定制單獨常開,或常閉HF2G-10-45皮帶保護裝置跑偏開關產品優點1,采用鋁?壓鑄外殼,結實耐用2,產品安裝方便,適用性廣3,工作電壓24-380VAC,適用性廣4,防塵、防震、防潮5,體積小、重量輕、壽命長HF2G-10-45皮帶保護裝置跑偏開關HF2G-10-45安裝說明1、兩級跑偏開關底座兩邊各有Ф12mm孔,在皮帶機旁角鐵架鉆Ф12mm孔,用M10×30mm螺絲緊固跑偏開關。2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝,參考應用單位工藝要求,同時要考慮皮帶與擋輪的有效間距和推力,建議皮帶與檔輪間的安裝距離為120-160mm(詳見安裝示意圖)。3、安裝距離:建議每50米安裝一對跑偏開關。4、跑偏開關出廠時配有長度0.5米四芯橡套電纜,芯線上配有1、2、3、4線號,其中1、2為常開接點是一級報警信號,3、4為常閉接點是二級停機信號。HF2G-20-35兩級跑偏開關杭榮大量現貨質量上成注意事項1、跑偏開關檔輪與皮帶保持垂直。2、建議跑偏開關擋輪與皮帶邊緣距離保持120-160mm。3、跑偏開關底座固定牢固。4,產品接線時,必須按照產品說明書來接線,不可自己改變接線方法。
定制加工流程

- 山東卓信機械有限公司專注工業輸送機保護設備研發與生產,兩級跑偏開關為公司核心原廠定型產品,全部型號均為卓信原廠設計、原廠生產、原廠供應,品質穩定、適配性強,廣泛用于煤礦、水泥、電力、冶金、化工、糧食等行業皮帶輸送機,實時檢測皮帶跑偏狀態,一級預警、二級停機,有效保護皮帶、減少物料灑落與設備故障,是輸送系統必備安全保護裝置。憑借著求知欲與決心,卓信的開關及各類傳感器工程師們在過去10多年來致力創新,開創工業自動化技術的里程碑,10多年的經驗使我們成為工業自動化領域創新而高效的開關和安全解決方案專家。我們的工程師們對技術進步和變革充滿激情和決心,我們將與您一起創造未來的創新產品并為市場設定新標準。昨天、今天、明天,始終如一,客戶的成功就是我們的動力。山東卓信電氣有限公司是一家主要生產皮帶輸送機設備全套產品的生產,主營雙向拉繩開關,兩級跑偏開關,打滑開關,溜槽防堵塞開關,縱向撕裂開關、料流檢測器、傾斜開關,井筒開關,氣缸磁性開關,防爆磁性開關、接近開關,耐高溫接近開關、光電開關。廣泛應用于各種輸送機機械、礦山、紡織、造紙、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、航天等各個行業。本文所有的型號均由山東卓信機械有限公司自主研發生產,質量可靠,價格合理,售后服務周到。一、常規型兩級跑偏開關(卓信原廠型號)1. TYPP-20-35(0~220V)2. PXA-02GKH-10-30 系列(-A/-B/-C)3. DQK2-1-30B、DQK2-15AB-30AB4. HHTSD1、HHTSD-15. JPKJ-S、JPKJ-Z6. HFKPT1-12-30、HFKPT1-20-35、HFKPT1-10-457. THP-DZ、JSBHKPP、JSB-KPP 系列8. LMQ-75024P(304 不銹鋼)9. F4631S-D0805-0210. HKPP12-30、HKPP-12-30V11. PWG-20-35、GYPB-20-3512. PPKG-10-45、HFKPT-12-3013. T.441-11yue-243(400V 礦用提升機)14. PKS-80-35(450V 不銹鋼)15. HQPK-PXA-02GKH-20-30-A(6 線)16. XT-PY-E(6 線)17. AMT-K2PD、AMT-K2P18. AS-IPP1-30(耐高溫)、AS-PP400(刮板機)19. B-PL4868、JPK1S20. BFK-PA301、BFK-PA30221. BFPP-12-3022. BH-PW-LSKG23. BKP2-12-30、BKP2-12-B24. BKPT1 系列:BKPT1-10-45、BKPT1-20-3525. BLPT-623026. BPK-2035、BPP-02GKH-10-3027. BPX2-5(抗震 IP67)28. BZX-2203、BZX5129. CDPK-130. CKPP-G-14-3(耐高溫)31. CLW-R-LJ、YHLJ-132. CMT-PT-A33. DB-AQ-I、DB-PL486834. DDP-K2J、DPP-K2D、DPP-K2J35. DKT-A36LQ、DKZ-L312-CT36. DMT-6080DKH(不銹鋼耐酸堿)37. DP-1(耐高溫)38. DPK-10-45、DPK-12-30、DPK-20-35、DPK-I/II39. DPP-3A、DPP-CW21140. DPP-LJ241. DQK-10-45、DQK-10A-45A、DQK-12-30、DQK-12A-15A、DQK-12A-30A、DQK-20A-35A42. DV4-8107Z43. DWPK12-3044. E502A、TDP-I45. EBBS-80EBS46. EBP-20-35、EBR-20-3547. ELAP-20 系列(ELAP-20、ELAP-202、ELAP-20-WSN)48. ELAW-61P49. EXBKPT1-12-30、EXBL-IP50. EXDDP-K2J51. EXHFKPT1 系列(-10-45/-12-30/-20-35)52. EXKPT1 系列、EXKPT1-20-35-X53. EXRPD154. ExZGLPT155. F4631S-0805-02、FPI-20-3556. FAA-125N11057. FBG-K4650GT58. FE208、FE50859. FJK-PPXLN60. FKB-12-30、FKB-20-3561. FKPP12-30-BM62. FM1045、FM2035、FM2035B63. FPK-12-30、FPK-20-35、FPK-III64. FPKG-A00、FPKG-A65. FSPK-111、FSPK-12-30、FSPK-20-35、FSPK-III66. FSRK-II 12-3067. FSSK-Ⅲ68. G22H.T22、G379-T1GZ69. GB14570. GEJ 系列:GEJ-15、GEJ-2LM、GEJ30、GEJ40、GEJ45、GEJ7071. GH-PP-001、GHB-K-1、GHH-20G-30472. GHLS-10-45、GHLS-20-3573. GHP-PP-001、GHPK 系列(-12-30/-10-45/-20-35/I/II/III)74. GK1-2B、GML-KT360HGS75. GRB 系列:GRB-14045-III、GRB-15248-III76. GRPP-DP-02、GRPP-P-02-Ⅰ77. GX-B1、GYA2010T78. GYBP-12-30、GYTB-12-3079. HBN-BSS-N-L-2280. HF2G-10-45、HF2G-20-3581. HFHKPT、HFKLT2-II82. HFPK-III、HPK-II83. HFPPKG-10-45、HFPPKG-20-3584. HG-P、HGA2100285. HL-5030、HLBHP-MC2JDC223886. HPK-12-30、HPK-20-3587. HQ99-CHHBHQ-PXB8967、HQDQ-LJ、HQDQ-LKPPQGX88. HQFY-96P-FYL、HQP-02GKH-20-30-A89. HQPB-3050TKG304A、HQPB-HZHN21A90. HQPK-1638GHK-A304、HQPK-PXB31691. HQPP-996HZ、HQPXB-02GKH-304A92. HQXT-1893. HRPPA-Z2EXFS-5Y、HRPPK-12-3094. HSBG-V3930A2AS1595. HX-LS-296. HY-C-CL、HYKPT1-12-3097. JHFP-20-35、XTD-PK98. JHPK 系列(-12-30/-20-35/-12-35)99. JHPKLS-P100. JJSB-KPP-ZS101. JKPT1-12-30、JSB-HQPP102. JNL-TZ1-2103. JPC-3A104. JPK-12-30、JPK1-2、JPK2-S105. JPKJ-SZ106. JPKJSB-KPP107. JPNS-II、JPNS-III108. JSB-KPP-S、JSB-KPP-Z109. JYB-PK 系列(-12-30/-16-35/-20-35)110. KBP-1127、KBP3-127111. KBS10-KD112. KBW-220P113. KDPE114. KG1007A、KG1007A-2、KGE28、KGE9A115. KGP-2、KHE-30J、KHP1-12116. KLT1-1-2117. KP11-12-30、KPP 系列(-12-30/-16-35/-20-35)118. KPT1 系列(-10-45/-12-30/-12-35/-12-45/-20-35)、KPT1A-20-35119. KPT2 系列(-10-35/-12-30/-20-35)120. KPTJDP-II121. KS-PKB-10-45、KT-A36LQ122. LB-2B123. LDS-E-Z、LEP220TNL、LEPP2201K124. LH-220P、LHPE-102-L50V125. LHPK-1245、LHPK-2035126. LL1-S/LL1-Z、LL2-12-30127. LLD1-Z、LLD2、LLD2-3128. LPP2-1/LPP2-2129. LPT1-12-30、LPT1-20-35130. LT10-P、LW-PKG 系列(-12-30/-20-35)131. M135 系列(-T1H/-T2P/-T1/-T2G)132. MAP-R2J、MT-6080KH、MT-SS-PP133. MYP-2NK、NKPK 系列(-20-35/1-12-30/1-20-35)134. NS2-PP-10G、NST1 系列(-10-45/-12-30/-20-35)135. NTZH-9SAA-2K136. PB-1045、PB20-35137. PF-B8H4、PJZY-400-B138. PK 系列(-10-45/-12-30/-15-45/-2035/I/II/III)139. PK1-2B 系列(-I-485-TH/-W)、PK1-A2Z-485-TH140. PK2A-FG50V、PKA2-ZW141. PKB 系列(-10-45/-12-30/-20-35)142. PLQ-USU、PLR10、PLR10-3D-G143. PNS-I、PNS-II、PNS-2144. PP-HF2PII、PP-K2BG、PP-KB2II、PP-KTC-KF、PP03-P-W、PP2201K145. PPK2-12-30、PPKG-12-30、PPKG-20-35146. PPN 系列(-10-35/-10-45/-20-35)147. PTI-12-30、PWG-10-45、PW(B)12-30148. PXA-34K、PXA-34KK、PXA-34KK-A149. PXB-02GKH-C、PXB-200TG-D150. QHKT1P、QJLP2-12-30、QK2-1-30A151. QPK-PXA-02GKH-10-30-A、QZ-EBBC-900152. RHP-Y、ROS-2D、ROS-2D-FM153. RPK-1、RPK-2-JTH、RPK-BG-1154. S-KZQ-12LE、SAT8-1BXSR2T-P2D、SAT8-4BXX1122、SATB-11XPP-3960155. SBN-PB-QX60、SBN15-T35Q、SBNPB 系列(-1230A/-2035A/-T1Q/-T2008K/-T3)156. SBP-12-30、SBP-20-35157. SMS-DPP-01、SPB-10-45、SPB-20-35、SPBI-1230158. SPS-2D、SR-LMP-5D159. SSG-12-30、SSG-20-35、ST29-BKPT1-10-45160. SU2VKS、SXFJ-PDE-G、SXLSKG2161. SYLHP-X-I-A、SZL-VL-S-F162. T135-T2-1、TDR-1、TER-FP-51163. THP 系列(-12-30/-10-45)、THP-Z164. TKPZ-20-35、TLP-100-145、TLP-120-130、TLPK-IV165. TP-I、TPKY 系列(-20-35/-2035/-5X2035)166. TRKY 系列(-12-30/-20-35)167. TYPP 系列(-16-35/-20-25/-20-35)168. VG033-5、WFLT2-II、WHKP 系列(-I/-II/12-30)169. WPK 系列(-10-45/-12-30/-20-35)170. WSFG-B330HJ、WSK-K216-LK、WSP-J320P-K2171. WY-B800-1.O-S172. X-TB-1-1230、XA-02GKH-10-30-A173. XCRT 系列(115/314/315)174. XD-TB-1、XD-TB-1-1230175. XDT-A-G2FY、XDT-B-1HN176. XLPP 系列(-1/-10-45/-12-30/-20-35/-20-45/-D-12-30/-I-QT/-II/-J/-J-12-30/-J-20-45)177. XNDQ-SD-A8、XPK 系列(-1045/-2035/-I)178. XT-B-G2EK3、XTBP-12-30、XTBP-20179. XTD-A-3KG7F、XTD-CLB-A2、XTD-PW1、XTD-PY-E180. XTP-12-30、XYPKKBW-220L181. YBLX-P1120、YF PK-12-30182. YG12-830、YG12830、YG12–830-35183. YHDPK、YHXPK、YHFPK、YHL-II184. YHP 系列(-10-45/-12-30/-20-35)185. YHPK 系列(-I/-II/-1/-2/-2Y)186. YKP-12-30、YLPP-J-III187. YM-PK2A、YSPP2-30188. YTJKPT-II、YTJKPT1189. YTYKCP、YWPPH-I、YWPPH-II190. ZDPP、ZGPP 系列(-12-30/-20-35)191. ZWK-12-30、ZWQ-A、ZWQ-I2-30192. ZX-PPPT1-X、ZXL-703H、ZXPK-12-30193. ZYKFG-DPA-200二、防爆型兩級跑偏開關(卓信原廠防爆認證)1. KBW-220P 防爆兩級跑偏開關2. ZKBP-220、ZKBP-220-B、ZBKP-220-b3. EXKPT1 系列防爆跑偏開關4. EXHFKPT1 系列防爆跑偏開關5. EXLDM-X、EXDS 粉塵防爆跑偏開關6. BHFKPT1-12-30、BKPT1 系列防爆型7. BLPT-6230 防爆自動跑偏開關8. BZX-2203 礦用本安隔爆型9. DPP-K2J 防爆型電廠專用10. DQK-12-30 防水防爆型11. FPI-12-30 粉塵防爆型12. FPK-12-30 防爆系列13. GHB-K-1 防爆跑偏控制器14. JPK1S、JPK2-S 防爆型15. KPT1 鑄造防爆型、KPT1A 防爆系列16. LTD-A 防爆溜槽堵塞配套跑偏開關17. TDS-EX、TX-CD20 防爆型18. XLPP-J-I 礦用本質安全防爆型19. YWLJ-2 防爆配套跑偏開關20. 3EPK-I、3EPK-II、3EPK-III 防爆系列產品核心介紹(卓信原廠保障)山東卓信機械兩級跑偏開關全部為原廠設計、原廠生產、原廠供貨,無貼牌、無代工,每一款型號均經過嚴格出廠檢測,適配各種惡劣工況。產品采用鋁合金 / 不銹鋼殼體,防護等級最高可達 IP67,具備防塵、防水、防震、耐酸堿、耐腐蝕等特性;電壓覆蓋 0~220V、220V、380V、450V,支持一開一閉、兩開兩閉等多種觸點輸出,可直接接入 PLC 或控制系統。所有型號均提供原廠技術參數、原廠安裝圖紙、原廠接線指導、原廠售后,批量采購可享受廠家直供價格,廣泛適配皮帶輸送機、刮板機、提升機、斗提機、拉鏈機等設備,是煤礦、水泥、電力、化工、冶金等行業輸送保護的優選原廠產品。山東卓信機械有限公司自主研發并生產的兩級跑偏開關,以上所有產品的型號均為原廠型號,可適配多種使用場景,國內知名大型企業均與我公司達成長期戰略合作,得到國內外客戶的一致好評。山東卓信機械有限公司部分項目案例:新疆若羌電廠、新疆準東準能電廠、新疆五彩灣電廠、甘肅張掖電廠、甘肅張掖兔兒壩儲煤項目、珠海高欄港口、青海金川礦業夏日哈木礦區、中煤能源電廠、中國華能電廠等,在化工企業、煤礦、電廠、砂石廠、糧倉、港口適用眾多。
