- YGD-220AKBL圓體型溜槽堵塞開關煤礦用詳細介紹YGD-220AKBL圓體型溜槽堵塞開關煤礦用簡介開關廣泛用于檢測帶式輸送機系統中溜槽是否發生堵塞。如果發生堵塞，本jain qi可通過接入本機的檢測線路發出故障baojing信號，立即停止皮帶輸送機，避免因溜槽堵塞引起的輸送系統癱瘓及設備的破壞性事故的發生。YGD-220AKBL圓體型溜槽堵塞開關煤礦用主要技術指標產品型號：HLDM-KH-B、HLDM-KH-A型觸頭數量： 1常閉、1常開或根據要求配置觸頭容量： AC 380V 3A檢測裝置動作行程： 5～15mm檢測裝置極限行程： 20mm環境溫度： －30～+40℃相對濕度： ≤90%（25℃時）使用壽命： 行程開關動作15萬次整機壽命2萬次檢測裝置動作力： 35～40NYGD-220AKBL圓體型溜槽堵塞開關煤礦用使用條件:1、海拔高度低于2000m2、環境溫度:-35℃~+50℃3、相對濕度:不大于95％4、大氣壓力:80~110Kpa5、工作位置:安裝在溜槽不受物料沖擊的側壁上YGD-220AKBL圓體型溜槽堵塞開關煤礦用結構特點1、溜槽堵塞檢測器采用側壓活動門結構，故障排除后，壓重塊的壓力使活門自動復位。2、機內選用進口行程開關，動作靈敏，可靠性高；3、外形尺寸小，便于安裝。4、帶防腐層的鑄鋁外殼5、重載微型開關觸點6、靈敏度高，作用力只需0.9Kg即可觸發開關7、機內選用進口行程開關，動作靈敏、可靠性高YGD-220AKBL圓體型溜槽堵塞開關煤礦用工作原理本裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向內推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出停機信號。如將其接至振動器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。YGD-220AKBL圓體型溜槽堵塞開關煤礦用選型原則及注意事項(1) 一般選擇接觸式的堵料開關。實際工程應用經驗表明， 在電廠輸煤 系統中，非接觸式的堵料開關比較容易誤動作，影響設備正�？刂婆c運行。接觸式的堵料開關的缺點是容易損壞、工作壽命較短。(2) 可以選擇具有動作后延時功能的堵料開關， 并且動作延時，時間應該可以調整設定。該功能可以過濾短時間物料沖擊擾動，避免引起設備沒有必要的停機。(3) 盡量選擇帶動作指示的產品。由于堵料開關的觸動機構是在落料斗 的內側，難以觀察檢查，開關外部本體上帶動作指示則對于現場檢查非常有用。YGD-220AKBL圓體型溜槽堵塞開關煤礦用安裝方法及注意事項(1) 選擇合適的安裝位置。一般不應安裝在物料可能直接沖擊到的位 置，通常安裝在落料斗的側面；還要選擇合適的安裝高度，既要高于正 常運行狀態下物料臨時滯留的高度，又不能太接近落料斗上部。選擇合適的安裝位置，才能保證準確及時地檢測到堵料狀態。(2) 對于需要通電工作的堵料開關， 應該采用跟隨皮帶機的啟停而啟停的工作方式，以延長其工作壽命。溜槽堵塞檢測器是安裝在落料斗或儲料倉內檢測料位的一種保護裝置。 帶式輸送機系統中兩條輸送機之間通常是通過管狀落料斗連通， 運行中當落料斗出口因各種原因受堵時物料會很快堵滿整個落料斗乃至大量溢出。 在落料斗中安裝堵料開關可以在堵料事故發生的初期觸發緊急停 機，從而避免大量堵料造成輸送帶打滑、驅動電機過載等嚴重后果。堵料開關按照不同的檢測手段和工作原理劃分，主要有阻旋式、射頻導納式、電極式、音叉式、活動擋板式、負壓式等多種形式。YGD-220AKBL圓體型溜槽堵塞開關煤礦用應用堵料開關kongzhiqi是在吸收采用同類產品的技術及功能的基礎上設計生產的物位控制儀表。它由傳感器、電子測控單元和防護外殼組成，采用三端co -shieid技術，徹底排除了傳感器因掛料、溫度、壓力、介質密度等因素而引起的誤動作，提高了產品的可靠性�？蓮V泛應用于冶金、化工、石油、電力、食品、造紙、煤炭、建材、醫藥等領域的料位、液位的baojing和控制，并可與plc可編程kongzhiqi或dcs集散控制系統配套使用，實現生產過程的自動控制和自動檢測。YGD-220AKBL圓體型溜槽堵塞開關煤礦用特性靈敏度可調整，檢測板前端的檢測感度可調范圍可達9.8~14.7N，能檢測小顆粒和塊狀的物料板式溜槽開關由擺動形檢測板和限位開關組成，安裝在溜槽側壁即可本jain qi采用側壓活動門結構,故障排除后,壓簧的推力使活動門自動復位使用防塵型軸承，可運用于粉塵大的惡劣環境下結構簡單，安裝便易由檢測板和限位開關組成，結構簡單，反應迅速。當溜槽被堵塞時，檢測板受物料擠壓，向外傾斜，觸動限位開關，發出停機或baojing信號。溜槽shutong后，開關自動復位。安裝在與輸送帶平行方向的溜槽側壁。靈敏度可調整，檢測板前端的檢測力度可調范文9.8~14.7N，能檢測小顆粒和塊狀的物料。YGD-220AKBL圓體型溜槽堵塞開關煤礦用總結：本裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向外推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振打器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。跑偏開關EBP-20-35磁性開關UHZ-51-J寧夏烯烴車間用接近開關LJM18A-8J/KS防爆兩級跑偏開關EXDDP-K2/J/380V接近開關LJA18M-10A2限位器ST30-WS AC20-250V 500MAGK500F紅外限位器汽笛聲號器,型號規格:SHQ-01(150W,DC24V,配220VAC/DC24V電源轉換器及汽笛)
定制加工流程

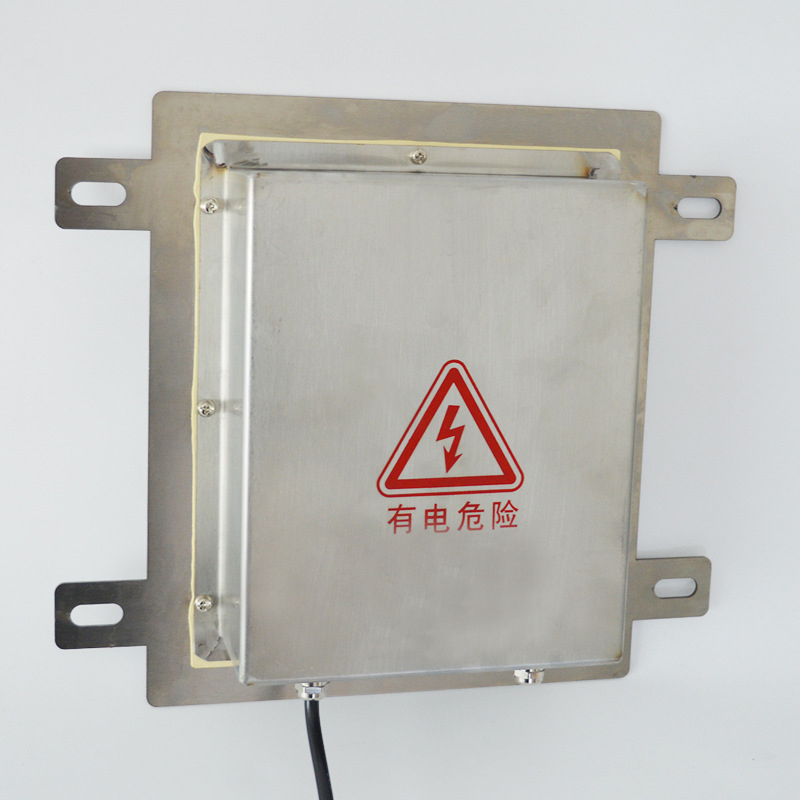

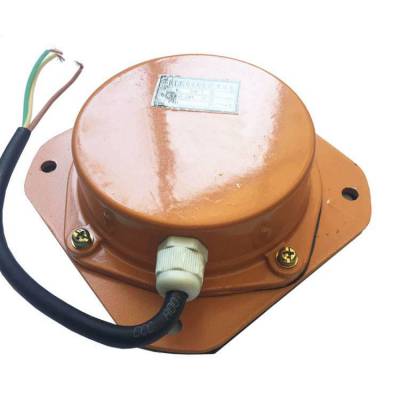

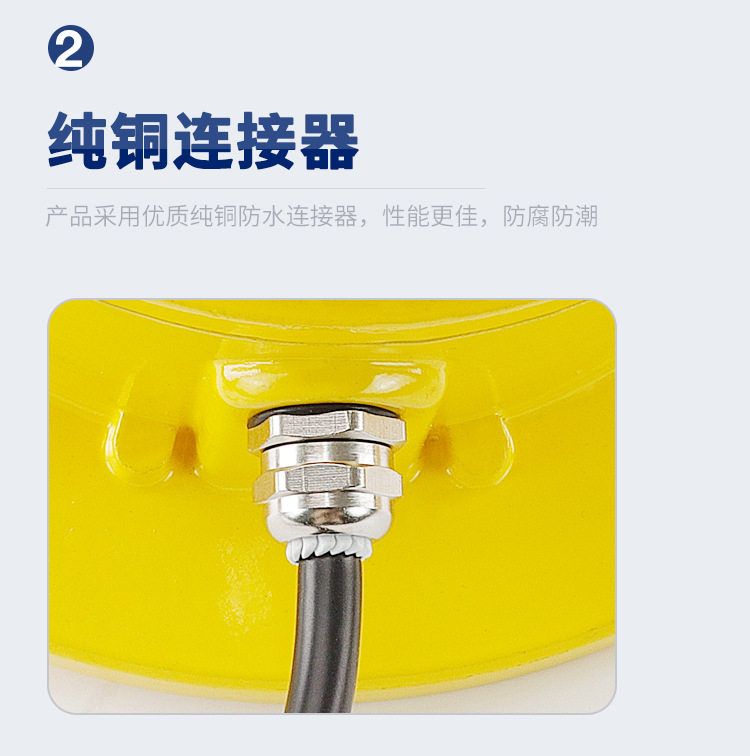

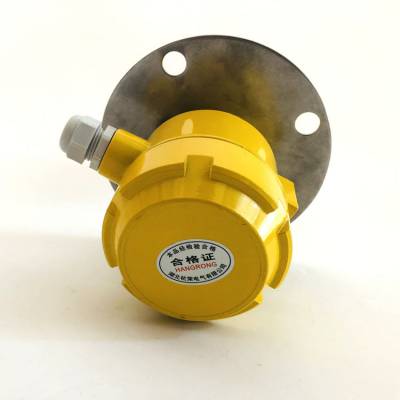

- 山東卓信機械專注工業輸送保護設備研發生產，**溜槽堵塞開關（堵煤檢測器） 系列覆蓋常規型、防爆型、門式 / 壓板式 / 電極式、自動復位型，電壓支持 AC220V/380V、DC24V，適配煤礦、電力、水泥、化工、冶金等行業溜槽、料斗、落煤管堵料監測，有效防止溢料、設備損壞、生產線停機，是散料輸送系統必備安全保護裝置。山東卓信機械有限公司的溜槽堵塞檢測器系列產品廣泛應用于冶金、電力、港口、化工等領域�？蛻舯椴既珖⒊隹诘矫绹�、俄羅斯、塞爾維亞、西班牙、加拿大等110多個國家和地區，所有產品型號全部原廠型號，自主生產。公司擁有齊全的檢測設備和先進的檢測手段，保證了產品的質量。近幾年來，企業更是取得了非常好的經濟效益和社會效益。溜槽堵塞檢測器產品技術水平已達到了國際同類產品中的先進水平。所有產品型號均由公司技術團隊獨立開發，自有產線一體化生產，拒絕貼牌代工。公司搭建標準化檢測體系，以多維度型式試驗驗證產品性能，持續迭代優化產品結構，整體技術水準躋身國際同類產品先進行列，以穩定可靠的防護性能贏得海內外客戶長期信賴。一、常規型溜槽堵塞開關（非防爆）1. HLDM-KH-B 380V 溜槽堵塞開關（煤流堵塞開關）2. SCT-20 煤流堵塞開關（AC220V）3. 8-08LDERF 堵煤開關（一開一閉）4. A08-6B8A-561 輸煤堵煤開關5. HQDM-GK AC220V 溜槽堵塞檢測器6. B800 型 帶式輸送機堵煤開關裝置7. N36-40-TM 溜槽堵塞檢測器8. BLDM-I 溜槽堵塞檢測裝置9. CCS-1011 溜槽堵塞檢測開關10. DL-1 阻塞檢測器（門式結構，電力專用）11. DLH-ZX-DL-1F 智能溜槽堵塞檢測器12. DLJ-A 堵塞檢測器13. DM 堵煤開關（煤流防堵開關）14. LDM-B 溜槽堵塞開關15. DTS-BVX-DNX 料位開關16. DOB-LCS10-SA-2BL 溜槽堵塞檢測開關17. EBCH-50 翻車機料倉溜槽開關18. FC-200 物料堵塞檢測裝置19. GHLM-I 電力溜槽堵塞檢測保護裝置20. GRDS-PT-I 側壓式溜槽堵塞檢測器21. GYA-XKW 溜槽堵塞開關22. HLDM-KH-A 堵塞檢測開關23. HQDM-0115SJZI 礦山輸送機堵塞檢測開關24. HQDMⅡ 堵料開關25. HQDQ-FXDMSSW 粉煤灰倉儲輸送機溜槽堵塞開關26. JLDM-G 門式結構溜槽堵塞開關27. JSB-LDB-X / JSBLDB-X 溜槽堵塞檢測開關（門式結構）28. JSBKLZB 氣動式溜槽堵塞報警裝置29. JYB-LD-B 壓板式溜槽堵塞保護裝置30. JYBLD-A 電極式溜槽堵塞檢測器31. JYBLD-B 溜槽防堵開關32. KBD-X 碎煤機下料口溜槽開關33. KBH-5127 帶式輸送機漏斗堵塞檢測器34. KS-SDJ-20 / KS-SDJ-20G 溜槽堵塞檢測器（380V / 電力 / 斗提機專用）35. LDH-X2A 溜槽堵塞檢測保護裝置36. LDK-I 煤礦用溜槽堵塞開關（含安裝支架）37. LDM-G 溜槽堵塞檢測器38. LDM-T 自動復位溜槽堵塞檢測器（動作靈敏）39. LDM-X 圓形 / 順特 380V 溜槽防堵開關40. LDM-Y 方形 / 防爆兩用溜槽堵塞檢測開關41. LDM-Z 側壁安裝溜槽堵塞檢測裝置42. LDN-G 壓活動門式溜槽堵塞檢測開關43. LON-y 自動復位防堵料開關44. LPT10-A1A1A-L150 溜槽防堵檢測開關45. MDL-1 防腐涂層堵料開關46. MYDS-II 堵料檢測器47. QDS-II 煤礦圓形溜槽堵塞開關48. SBNXW-YF01 / SBNXW-YF02 堵煤物位檢測器（自動復位）49. SDS-2 堵塞檢測開關50. SE380 堵料開關檢測器51. SFLC-I 堵塞檢測開關52. SKWY 圓形溜槽堵塞檢測器53. TDS-01 / TDS-1 溜槽堵塞開關（隔爆 / 膠帶輸送機專用）54. TWLD 溜槽堵塞檢測器55. TX-CD20 防爆溜槽堵塞檢測開關56. TYDM-G 落煤管堵煤保護裝置57. XBW-220 防爆溜槽堵塞開關58. XDLJ-I 門式結構溜槽堵塞開關59. XL-DS-Y DC24V 溜槽堵塞開關60. XLDS-II 彈簧自動復位槽堵塞檢測器61. YGD-220AKBL / YGD1-220AKBL 圓體型溜槽堵塞開關62. YHLJ-II 溜槽堵塞堵料開關63. YK-KG71 控制系統堵煤斷煤開關64. YWLC-I 溜槽堵塞檢測裝置65. ZNDM-01 堵煤報警器 / 智能堵煤開關66. HQDM-1628TGK316L 交流 220V 堵煤開關67. GRB-29588II LDM-X 堵料檢測開關68. ELPP-2D / ELPP-22D 溜槽堵塞檢測器（自動復位）69. JLDM-X 堵煤檢測器開關二、防爆型溜槽堵塞開關（粉塵防爆 / 礦用隔爆）1. KBX-220 防爆溜槽堵塞開關（礦用）2. ZKBX-220S 堵塞檢測器 / 堵煤傳感器3. YWLC-I-BX 防爆溜槽堵塞開關4. EXLDM-X / EXLDM 防爆溜槽堵塞開關5. EXDS 粉塵防爆溜槽堵塞檢測器（堆煤開關 / LDK-1 型 / LCS10-SA/DLC-II）6. HDM-B 溜槽堵塞堆煤開關7. LTD-A 防爆溜槽堵塞檢測器8. TDS-EX 防爆溜槽堵料開關9. LDM-X 防爆溜槽堵塞開關10. DOB-XTD-KH-AL 煤礦用溜槽堵塞開關 / 堵煤堵料檢測器三、配套料位檢測產品1. LFB-1 / LFB-11 薄膜式料位信號器（24-220VAC）2. XLLV-Z 阻旋料位開關（阻移控制物位）產品核心優勢電壓齊全：DC24V、AC220V、AC380V 可選，適配各類工控系統結構多樣：門式、壓板式、電極式、側壁安裝、圓形 / 方形殼體功能完善：自動復位、一開一閉觸點、防爆防護、防腐涂層場景全覆蓋：煤礦井下、電廠輸煤、水泥建材、化工冶金、糧食倉儲所有型號均為山東卓信機械原廠正品，可提供技術參數、安裝圖紙、接線視頻、現場調試支持，批量采購價格優惠，歡迎咨詢選型！山東卓信機械有限公司自主研發并生產的溜槽堵塞開關，以上所有產品的型號均為原廠型號，可適配多種使用場景，國內知名大型企業均與我公司達成長期戰略合作，得到國內外客戶的一致好評。山東卓信機械有限公司部分項目案例：新疆若羌電廠、新疆準東準能電廠、新疆五彩灣電廠、甘肅張掖電廠、甘肅張掖兔兒壩儲煤項目、珠海高欄港口、青海金川礦業夏日哈木礦區、中煤能源電廠、中國華能電廠等，在化工企業、煤礦、電廠、砂石廠、糧倉、港口適用眾多。
