BDH-Ⅲ防爆打滑檢測器電壓380V容量詳細介紹



卓信BDH-Ⅲ防爆打滑檢測器電壓380V容量

BDH-Ⅲ防爆打滑檢測器|380V/是用來檢測輸送帶與傳動滾筒之間的滑動并進行報警的一種保護裝置，可用于在皮帶輸送機發生打滑時自動觸發緊急停機。打滑開關的種類比較多，工作原理和檢測方法也各有不同。比如按照檢測方法劃分，有直接檢測輸送帶速度并與設定的標準速度比較的觸輪式打滑開關，有檢測從動輪轉速并與設定的標準轉速比較的打滑開關，有同時分別檢測滾筒轉速和輸送帶速度并進行比較的對比式打滑開關；按照內部工作原理分，有磁阻式、磁電式、光敏式等等。很多打滑開關裝置還能夠實時提供輸送帶線速度或滾筒轉速的信號顯示和輸出。



BDH-Ⅲ防爆打滑檢測器|380V/是應用電感感應原理檢測設備的“正常旋轉”或“異常慢轉、停轉”。具有“自識別正常轉速”的智能功能，屬真正的欠速開關。當設備出現異常，轉速低于正常轉速的三分之二時，輸出“異常慢轉”信號�？蔀橛嬎銠C及時反饋設備的運轉情況；也可直接用于設備保護。

卓信BDH-Ⅲ防爆打滑檢測器電壓380V容量

特點：

1、非接觸式，無易損原件，使用壽命長；

2、高，密封性好，可防水、放塵，防凝露；

3、高強度了鋁合金精密壓鑄外殼，抗壓，抗沖擊力強；

4、外殼經過烤漆噴塑處理，耐腐蝕性強；

5、一體式設計，安裝方便，實用簡單，兩螺栓固定；

6、采用ARM單片機作為控制單元，反映速度快，精度高，誤差�。�

7、雙排數碼顯示，LED指示燈顯示，可現場觀察與誤會；

8、高精度4~20mA模擬量輸出

9、輕、重報警雙開關量輸出

10、采用高接點容量繼電器輸出

卓信BDH-Ⅲ防爆打滑檢測器電壓380V容量

技術指標：

工作電壓：AC180-240V

工作電流：小于100mA

觸點容量：10A/AC220V

觸點數量：2組

轉速范圍：20-4500rpm

可控制范圍：欠速0-90%，超速110%-190%

感應面檢測距離：0-25mm

產品性能: 具有防粉塵防水防油污的光滑外表，耐高壓，耐酸堿、耐腐蝕、防爆型、能在惡劣環境下長期工作不變形不生銹，高技術，高質量。

產品材質：鋁鋅壓鑄

產品用途：冶金，鋼鐵，石油，化工，紡織，煙草，食品，印刷，礦山，電力、電子，儀表等行業設備。

產品包裝：標準包裝

產品壽命:開關動作2萬次

卓信BDH-Ⅲ防爆打滑檢測器電壓380V容量

工作原理：

盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。

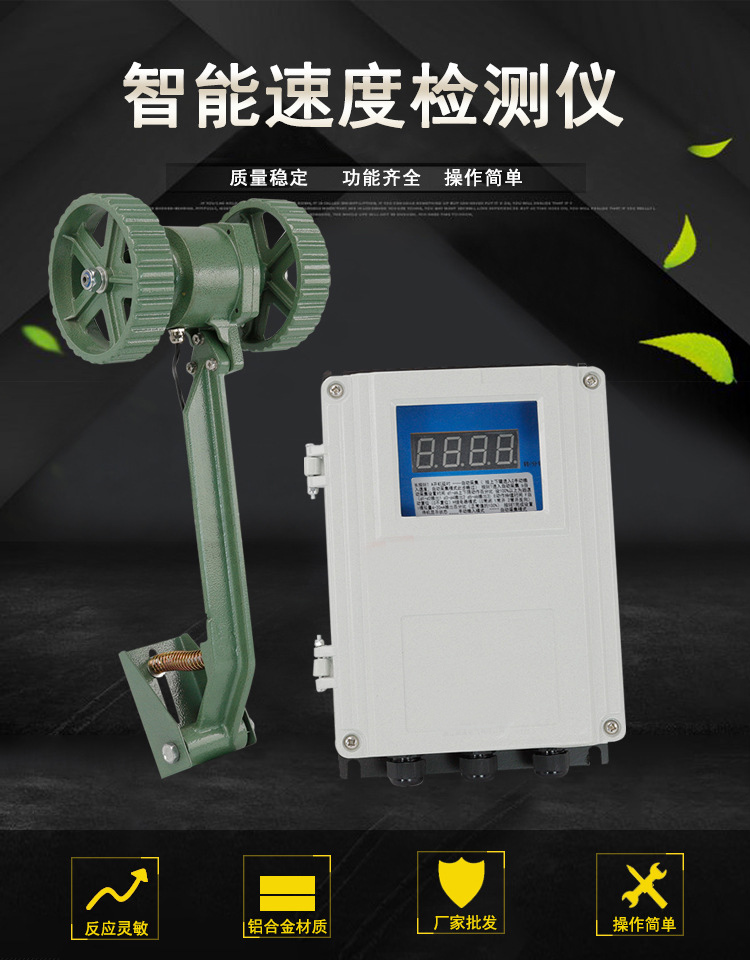

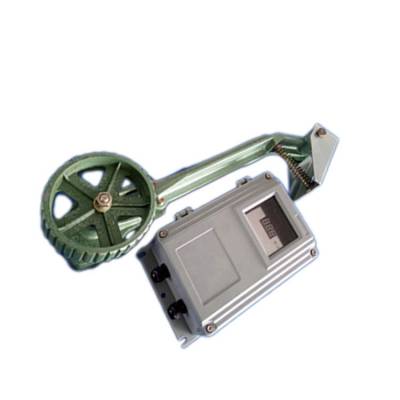

當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。本開關可調整速度值

卓信BDH-Ⅲ防爆打滑檢測器電壓380V容量

安裝：

卓信速度傳感器安裝在輸送機從動輪或其他能等于實際膠帶運行速度的轉軸側面，從動輪或轉軸側面需焊接一個可供智能型速度（轉速）檢測器感應面（感應面必須采用鐵質材料），感應面截面尺寸不小于50mm×50mm，智能型速度（轉速）檢測器與感應面距離為25mm。感應面為智能型速度（轉速）檢測器提供一個脈沖信號，從動輪旋轉一圈感應面通過一次智能型速度（轉速）檢測器區域，從而產生一個脈沖信號。當產生一次脈沖信號時，智能型速度（轉速）檢測器面板上的脈沖指示燈會閃一次。需要確保除感應面外，從動輪側面無任何可使智能型速度（轉速）檢測器產生脈沖信號的金屬物體。

卓信BDH-Ⅲ防爆打滑檢測器電壓380V容量

主要用途及適用范圍

主要用于檢測帶式輸送機,在運行中出現的膠帶與滾筒之間的打滑。本裝置采用比較的方式對膠帶額定速度和從動滾筒線速度（即輸送帶實際運行速度）來檢測輸送帶打滑的數據。并且能夠及時發出報警及停機信號，防止輸送帶打滑造成事故和損失，亦可用于多條輸送機聯鎖起動和停機。非接觸式速度監控傳感器安裝在從動滾筒一端，與輸送帶不接觸，避免了對輸送帶的損傷和接觸不良造成的誤差。本裝置的主機為單片計算機系統，具有較高的智能化程度和可靠的工業性能。適用于煤礦、冶金、電力、化工、交通等行業。



我公司所生產的產品是工業自動化必不可少的關鍵部位，被廣泛應用于機械、機床制造業及食品廠、紡織、造紙、輕工、化工、礦山、冶金、航空工業、電力保安、汽車工業、船舶交通運輸、建筑、地鐵等各行各業，作光源、限位、定位檢測，自動計數，測速，自動保護，工業生產自動流水線及微機信號，數控裝置等應用，對提高自控系統性和可靠性，具有巨大作用。皮帶機安全事故感知控制儀XTD-PSG680



皮帶機防撕裂保護器裝置/ GVY25

皮帶機拉繩開關HFKLT2-II 雙向，手動復位、兩組觸點 AC（略） 、配三防接線

皮帶機拉繩開關KWLSKG-11

皮帶機拉繩開關接線圖

皮帶機料流檢測器（雙向）

皮帶機料流檢測器（雙向）DXZ 3/4 146 DXZ 146

山東卓信機械有限公司生產的打滑失速裝置在煤礦、水泥廠、電廠、礦山、化工、糧食及各類皮帶輸送系統中，打滑檢測裝置、失速開關、欠速開關、超速開關、速度傳感器是保障設備安全運行、預防皮帶打滑、斷帶、超速、堵料的關鍵保護元件。以下為經過去重整理的全系列型號匯總，覆蓋 220V、24V、380V 供電，防爆型、非接觸式、數顯型、滾輪觸輪式、不銹鋼箱體等多種規格，適用于皮帶機、輸送機、斗輪機、提升機、螺旋輸送機等設備配套使用。

山東卓信機械有限公司的  **  開關系列產品廣泛應用于冶金、電力、港口、化工等領域�？蛻舯椴既珖�并出口到美國、俄羅斯、塞爾維亞、西班牙、加拿大等110多個國家和地區，所有產品型號全部原廠型號，自主生產。公司擁有齊全的檢測設備和先進的檢測手段，保證了產品的質量。近幾年來，企業更是取得了非常好的經濟效益和社會效益。** 開關產品技術水平已達到了國際同類產品中的先進水平。

所有產品型號均由公司技術團隊獨立開發，自有產線一體化生產，拒絕貼牌代工。公司搭建標準化檢測體系，以多維度型式試驗驗證產品性能，持續迭代優化產品結構，整體技術水準躋身國際同類產品先進行列，以穩定可靠的防護性能贏得海內外客戶長期信賴。

卓信原廠對標型號，參數、安裝尺寸與進口品牌一致，原廠生產、性價比更高，可直接替換，無需改動安裝孔位。

山東卓信常用電壓型打滑檢測裝置包括 JDH-III、ZDHY-220-JJ、DLY2-199、BDS2A、DH01E-1-TH、SYLD3-S、CSD-70A、60-20P、60-23-p-x、60-23P、ABC-2-8、KS-GL10-H、ASS-0605-C、AYCH-100A、AYDHCS-11、BDS1-LT-W、BDS3B-1-W、BDSI-LT-W、BFDH-III、BSDH-6200、CE60-12X-360、DBK-II、DEDK5-32、DH-3D、DH-5A、DH-III、DH-II、DH-J、DH-S-C、DH-SA、DH-SC、DH-X、DH02E-1-TH、DH02E-1-W、DH03E-1-TH、DH03E-1-W、DH80-A、DHJY-1、DHJY-II、DHJY-I、DHK、DLH-ZX-SL-1F、DLHK-STG5M、DLK-V22300BGT、EN60-RD-II、ESKB-425-22、ESPB-030、ESPB-041d、ESPB-041、ESPB-051、ESPB-30、ESRW-102、ESRW-122、ESRW-322-WSN、ESRW-322、FDH48-30K-F2、FJ-DH-S、FJK-LXJ-W150-SZM-HNYA、FYDDH-02、G23025PT、G5515、GCDH-III2、GCDH-III、GCDH-W、GDCH-V、GH-CZ-I、GHSJ-I、GRDH-DP-II、GRDH-II、GRDH-PT-I、HDJY、HDKZ-05T、HFQS60-II、HFW、HQ-SD40JW、HQDN-2017A、HQDQ-QSSDQGX、HQJD-2014YD、HQJK-A、HQJK-B、HQPD-3650PTD、HQSD-996HSL、HQSD-A、HQSD-B、HQSD-III、HQSD-K-B、HQSK-1080LS、HQSK-10B-600FT、HQSK-B0102FL、HQSK60010、HQZS-001SPTD、HRQS-F-35Y、HXY-F、JDK-1、JDK-2、JKQ、JS-B、JSBHDJ-III、JYB-RDC-A、JYB-RDC-B、JYBRDC-A、JYBRDC-B、JYBRDC-C、JYBRDC-D、KBJ-220Y、KG18-JZ-K5-IDC24、KGS-12S、KJM、KJQ-24-10-NJ、KJT-SJ、KJT-S、LD-A-H、LK-I、LLJ-C、MOD.60-23AP、NKSJ-I、NTZDH-9SAL、OTD-DH-II、PS40、Q23025-03T、Q50-T、QS-I、QSDH-I、QZ-EBBC-900、QZ-GF-K15T、RD-11-8、RD-11801、SBNDH-ZNLED、SDJ-F、SDKB、SK-G-18K4、SMS-B1B、SMS-BI、SMS-PXK-BI、SQS8、SR-HDJS-1、SR-HDJS-I、SS30-12A、SYLHD-Ⅲ-AC、TKQS-60-23P、TM-6P、TSJC-23、TYDH-1、TYDH-I、TYPESJ-II、XD-TD-1、XJR-SR2-6、XLDH-111、XLDH-F-1、XLDH-F-2、XLDH-F-A、XLDH-F-III、XLDH-F-II、XLDH-F-I、XLDH-F-S、XLDH-F11、XLDH-HL、XLDH-III、XLDH-I、XNDQ-WA-BS、XSIII、XT-SS-10、XT-SS-A、XT-SS-ⅢB、XTD-PD、XTDH-S、XYDH-III、YDRDC-A、YF-B、YH-PLR60、YHDH-I、YHDH-ZFNJ、YHQ-23S、YHSJ-I、YHSJ-J、YQGDH-F、YTYHD、ZDH-J-III、ZGDH-III、ZQB-230、ZSBS-L、ZXDH-B-220、ZXSS-10-B、ES-60-Ⅱ、XJR-TR-A2、DLY1-0.19.9、ZDH-200-H、D1-1-19、SJK-I、DH-SX-I1、NS-S、HRQS-III、HQSK-60010、SJK-1、NTZDH-9SALT-E6C、QSDH-II、BDH-111、BNQS-PZ105、XBW-220V、EBSP-70、ESRB-100、GHDH-DZ-111、SBK-IIXH、XYFJ60-23P、ZGQS-60-23P、HQDK-III、ZGDH-II、T3Z-068-TYG 等。

卓信原廠專用型號，適配腐蝕性液體、高黏度漿料、衛生級介質、粉塵物料，原廠材質定制、精準適配。

防爆型系列打滑失速裝置包含 BDH-III、BDH-Ⅲ、BDHS、EX-DH-III、EXDH-III、EXDH-II、EXDH-I、EXDH-S、FSPB-030B、XLDH-F-II、XT-SS-ⅢB、XTDH-S、BDH-111 等，適用于井下煤礦、化工防爆場所、易燃易爆物料輸送環境，防護等級高，安全穩定。

山東卓信機械有限公司專注輸送帶安全保護傳感裝置研發制造，全系包含兩級跑偏開關、雙向拉繩開關、速度打滑監測開關、縱向撕裂檢測器、溜槽堵塞保護裝置、料位監測開關等核心品類，廣泛服務于礦山、冶金、電力、港口、建材、化工等重大散料輸送工程項目。營銷網絡覆蓋國內各大型工礦基地，產品遠銷美國、俄羅斯、塞爾維亞、西班牙、加拿大等全球 110 多個國家和地區。全部系列型號均為公司自主研發、原廠生產制造，擁有獨立生產制造基地與完備的可靠性檢測實驗室，配備全套老化、耐壓、防塵防水、高低溫環境試驗設備，全流程嚴格品控。產品響應精度、耐用壽命與環境適應性等關鍵技術指標，已達到國際同類產品先進水平，為全球工業輸送系統提供穩定可靠的安全防護保障。

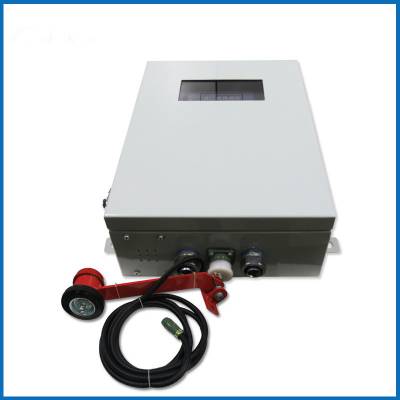

非接觸式、數顯式、智能型速度檢測裝置包括 ASS-0605-C、DH-J、DH-SA、FJ-DH-S、GCDH-III、HQSD-996HSL、HQZS-001SPTD、SBNDH-ZNLED、SDJ-F、TYDH-1、XTD-PD、XTDH-S、ZSBS-L、DH-SX-I1、NS-S、HRQS-III、SJK-I 等，具備免接觸、免磨損、帶速顯示、智能報警、延時保護等功能，適配高精度監測需求。

以上型號全面覆蓋皮帶輸送系統打滑保護、失速監測、欠速檢測、超速控制、速度信號反饋等應用場景，可直接用于設備配套、維修更換、項目選型及技術參數對照，滿足礦山、電力、建材、煤炭、化工等行業工業自動化安全保護需求。

山東卓信機械有限公司自主研發并生產的打滑失速裝置開關，以上所有產品的型號均為原廠型號，可適配多種使用場景，國內知名大型企業均與我公司達成長期戰略合作，得到國內外客戶的一致好評。

山東卓信機械有限公司部分項目案例：新疆若羌電廠、新疆準東準能電廠、新疆五彩灣電廠、甘肅張掖電廠、甘肅張掖兔兒壩儲煤項目、珠海高欄港口、青海金川礦業夏日哈木礦區、中煤能源電廠、中國華能電廠等，在化工企業、煤礦、電廠、砂石廠、糧倉、港口適用眾多。
