ASS-0605-C一體型非接觸式速度檢測儀現貨詳細介紹



卓信ASS-0605-C一體型非接觸式速度檢測儀現貨 一體型非接觸式速度檢測儀ASS-0605-C/ 打滑速度監控儀/速度檢測器

卓信ASS-0605-C一體型非接觸式速度檢測儀

產品概述:

一體型非接觸式速度檢測儀ASS-0605-C可用于帶式輸送機運行速度的實時檢測，也可對旋轉設備軸轉速進行檢測，應用了微電腦控制技術使檢測度提高。采用觸摸鍵盤使系統設置方便靈活，獨特的電路設計確保工作更穩定，大大提高現場控制系統的自動化程度。

1、速度傳感器采用防水設計，鑄鐵式觸輪壽命更長；

2、控制箱采用高亮度LED數碼管顯示，獨特的速度狀態顯示功能；

3、可設置5個速度狀態，獨立控制5組開關信號；

4、5個速度狀態分別用不同的字符顯示方式，更直觀； 速度范圍可任意設置，

速度范圍任意組合任意重疊；

5、采用觸摸按鍵進行參數設置，靈活方便；

6、采用寬電壓設計更適合復雜環境需求。

卓信ASS-0605-C一體型非接觸式速度檢測儀

系統說明:

當系統啟動時，系統顯示“10"，表示進入開機延時狀態，此時正常狀態觸點閉合，當開機延時時間結束后，系統將根據速度傳感器所采集到的速度值顯示。并按設置值進行狀態觸點輸出，為了避免速度瞬間變化引起的誤差系統引入延時時間設置，在狀態觸點輸出前必須滿足當前速度值在該狀態范圍中的持續時間（延時時間），在兩種狀態邊緣切換的系統將只輸出速度范圍較大的狀態觸點。

系統中的各種狀態以字符形式直接顯示在屏幕上，方便直觀。

H---表示正常狀態       E---表示打滑Ⅰ狀態      F---表示打滑Ⅱ狀態

L---表示打滑Ⅲ狀態     P---表示停機狀態         C---多個狀態同時輸出

顯示方式為“H2.00"，第1位表示狀態，后3位表示速度值，速度單位為“米/秒"。

卓信ASS-0605-C一體型非接觸式速度檢測儀

環境溫度 -20℃～+60℃ 相對濕度 不大于85%

工作電壓 AC 180~265V 50Hz 整機功耗 ＜15W

檢測范圍 0.1～9.99米/秒 觸點容量 常開+常閉 5組

開機延時 10秒 輸出延時 0~100秒

相對速度 ≤85% 可 靠 性 ＞106

 控制箱 IP66 傳感器 參考重量 7.5KG

卓信ASS-0605-C一體型非接觸式速度檢測儀

安裝使用:

本機專用測速傳感器活動支架直接焊在輸送機橫梁處，使觸輪運行方向與膠帶平行，接觸良好�？刂葡浒惭b帶式輸送機現場附近的墻壁上，并應防止振動。

1）須定期清掃積塵，檢驗開頭工作狀態；

2）氣溫較低時，應在旋轉部位滴些潤滑油；

3）出現故障應我公司或請人員維修。

卓信ASS-0605-C一體型非接觸式速度檢測儀

工作原理：

盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即:正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。

當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既:在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。本開關可調整速度值

卓信ASS-0605-C一體型非接觸式速度檢測儀

優點為：

1、非接觸接近探測器、使用壽命長、維護成本低；

2、兩螺栓固定、確保安裝簡單；

3、一體化結構、集中控制裝置、設定或故障檢修簡單；

4、無運動部件、無磨損、安全壽命長

卓信ASS-0605-C一體型非接觸式速度檢測儀

產品范圍：

本機用于帶式輸送機運行中膠帶與主動滾桶出現打滑（失速）故障�？煞乐褂捎诖蚧�所造成的嚴重事故的發生。本機還可以用于多條帶式輸送機的連鎖啟動和停機，低速抱閘或炒熟保護等，使現場操作簡單化。在鋼鐵、電力、煤礦及港口等有帶式輸送機的行業獲得了廣泛的應用。

卓信ASS-0605-C一體型非接觸式速度檢測儀

注意事項

  1.  用戶如需自行調整開關動作轉速，則必須具備調速裝置以及精度較高的轉速表配合進行。當打開后蓋后要仔細均衡地調節螺母的松緊，以使兩個速度控制彈簧受力均等。

  2.  本開關適用于同極使用的控制電路。

  3.  接線時請注意認定常開和常閉觸頭。

  本產品應每年做定期維護和檢測確保其精度。







山東卓信機械有限公司生產的打滑失速裝置在煤礦、水泥廠、電廠、礦山、化工、糧食及各類皮帶輸送系統中，打滑檢測裝置、失速開關、欠速開關、超速開關、速度傳感器是保障設備安全運行、預防皮帶打滑、斷帶、超速、堵料的關鍵保護元件。以下為經過去重整理的全系列型號匯總，覆蓋 220V、24V、380V 供電，防爆型、非接觸式、數顯型、滾輪觸輪式、不銹鋼箱體等多種規格，適用于皮帶機、輸送機、斗輪機、提升機、螺旋輸送機等設備配套使用。

山東卓信機械有限公司的  **  開關系列產品廣泛應用于冶金、電力、港口、化工等領域�？蛻舯椴既珖�并出口到美國、俄羅斯、塞爾維亞、西班牙、加拿大等110多個國家和地區，所有產品型號全部原廠型號，自主生產。公司擁有齊全的檢測設備和先進的檢測手段，保證了產品的質量。近幾年來，企業更是取得了非常好的經濟效益和社會效益。** 開關產品技術水平已達到了國際同類產品中的先進水平。

所有產品型號均由公司技術團隊獨立開發，自有產線一體化生產，拒絕貼牌代工。公司搭建標準化檢測體系，以多維度型式試驗驗證產品性能，持續迭代優化產品結構，整體技術水準躋身國際同類產品先進行列，以穩定可靠的防護性能贏得海內外客戶長期信賴。

卓信原廠對標型號，參數、安裝尺寸與進口品牌一致，原廠生產、性價比更高，可直接替換，無需改動安裝孔位。

山東卓信常用電壓型打滑檢測裝置包括 JDH-III、ZDHY-220-JJ、DLY2-199、BDS2A、DH01E-1-TH、SYLD3-S、CSD-70A、60-20P、60-23-p-x、60-23P、ABC-2-8、KS-GL10-H、ASS-0605-C、AYCH-100A、AYDHCS-11、BDS1-LT-W、BDS3B-1-W、BDSI-LT-W、BFDH-III、BSDH-6200、CE60-12X-360、DBK-II、DEDK5-32、DH-3D、DH-5A、DH-III、DH-II、DH-J、DH-S-C、DH-SA、DH-SC、DH-X、DH02E-1-TH、DH02E-1-W、DH03E-1-TH、DH03E-1-W、DH80-A、DHJY-1、DHJY-II、DHJY-I、DHK、DLH-ZX-SL-1F、DLHK-STG5M、DLK-V22300BGT、EN60-RD-II、ESKB-425-22、ESPB-030、ESPB-041d、ESPB-041、ESPB-051、ESPB-30、ESRW-102、ESRW-122、ESRW-322-WSN、ESRW-322、FDH48-30K-F2、FJ-DH-S、FJK-LXJ-W150-SZM-HNYA、FYDDH-02、G23025PT、G5515、GCDH-III2、GCDH-III、GCDH-W、GDCH-V、GH-CZ-I、GHSJ-I、GRDH-DP-II、GRDH-II、GRDH-PT-I、HDJY、HDKZ-05T、HFQS60-II、HFW、HQ-SD40JW、HQDN-2017A、HQDQ-QSSDQGX、HQJD-2014YD、HQJK-A、HQJK-B、HQPD-3650PTD、HQSD-996HSL、HQSD-A、HQSD-B、HQSD-III、HQSD-K-B、HQSK-1080LS、HQSK-10B-600FT、HQSK-B0102FL、HQSK60010、HQZS-001SPTD、HRQS-F-35Y、HXY-F、JDK-1、JDK-2、JKQ、JS-B、JSBHDJ-III、JYB-RDC-A、JYB-RDC-B、JYBRDC-A、JYBRDC-B、JYBRDC-C、JYBRDC-D、KBJ-220Y、KG18-JZ-K5-IDC24、KGS-12S、KJM、KJQ-24-10-NJ、KJT-SJ、KJT-S、LD-A-H、LK-I、LLJ-C、MOD.60-23AP、NKSJ-I、NTZDH-9SAL、OTD-DH-II、PS40、Q23025-03T、Q50-T、QS-I、QSDH-I、QZ-EBBC-900、QZ-GF-K15T、RD-11-8、RD-11801、SBNDH-ZNLED、SDJ-F、SDKB、SK-G-18K4、SMS-B1B、SMS-BI、SMS-PXK-BI、SQS8、SR-HDJS-1、SR-HDJS-I、SS30-12A、SYLHD-Ⅲ-AC、TKQS-60-23P、TM-6P、TSJC-23、TYDH-1、TYDH-I、TYPESJ-II、XD-TD-1、XJR-SR2-6、XLDH-111、XLDH-F-1、XLDH-F-2、XLDH-F-A、XLDH-F-III、XLDH-F-II、XLDH-F-I、XLDH-F-S、XLDH-F11、XLDH-HL、XLDH-III、XLDH-I、XNDQ-WA-BS、XSIII、XT-SS-10、XT-SS-A、XT-SS-ⅢB、XTD-PD、XTDH-S、XYDH-III、YDRDC-A、YF-B、YH-PLR60、YHDH-I、YHDH-ZFNJ、YHQ-23S、YHSJ-I、YHSJ-J、YQGDH-F、YTYHD、ZDH-J-III、ZGDH-III、ZQB-230、ZSBS-L、ZXDH-B-220、ZXSS-10-B、ES-60-Ⅱ、XJR-TR-A2、DLY1-0.19.9、ZDH-200-H、D1-1-19、SJK-I、DH-SX-I1、NS-S、HRQS-III、HQSK-60010、SJK-1、NTZDH-9SALT-E6C、QSDH-II、BDH-111、BNQS-PZ105、XBW-220V、EBSP-70、ESRB-100、GHDH-DZ-111、SBK-IIXH、XYFJ60-23P、ZGQS-60-23P、HQDK-III、ZGDH-II、T3Z-068-TYG 等。

卓信原廠專用型號，適配腐蝕性液體、高黏度漿料、衛生級介質、粉塵物料，原廠材質定制、精準適配。

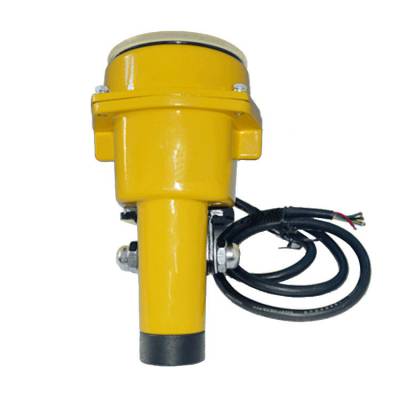

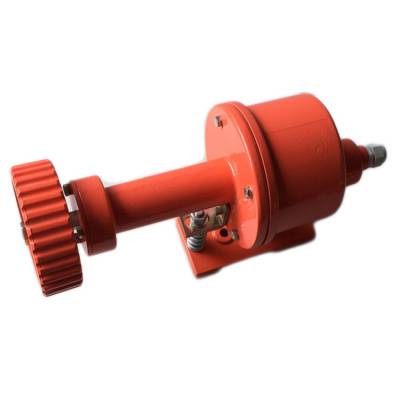

防爆型系列打滑失速裝置包含 BDH-III、BDH-Ⅲ、BDHS、EX-DH-III、EXDH-III、EXDH-II、EXDH-I、EXDH-S、FSPB-030B、XLDH-F-II、XT-SS-ⅢB、XTDH-S、BDH-111 等，適用于井下煤礦、化工防爆場所、易燃易爆物料輸送環境，防護等級高，安全穩定。
