HQSD-K-B皮帶測速打滑控制器安裝方式詳細介紹



卓信HQSD-K-B皮帶測速打滑控制器安裝方式

打滑開關HQSD-K-B測速探頭安裝在被動滾筒的側面，對帶式輸送機帶速進行檢測機，當皮帶打滑時給與警告和連鎖停機信號。

打滑檢測器用于檢測帶式輸送機在運行中出現的膠帶與傳動流筒之音質打滑，防止打滑造成惡性事故，檢測器可用于多條膠帶機聯鎖起動和停機。

卓信HQSD-K-B皮帶測速打滑控制器安裝方式

主要技術指標:

1、適用帶速:0.8-3.5米/秒

2、供電電源:AC380V（AC220V）2A

3、絕緣電阻:≥20MΩ

4、觸點數量:一開一閉兩組觸點，雙向動作

5、觸點容量:電壓500V以下，電流2A以下

6、觸點壽命:不大于10萬次

7、打滑率:25~30%（可依用戶要求而定）

8、工作環境:-30~+60度

9、:



打滑開關HQSD-K-B測速探頭（非接觸式）打滑開關技術參數:

工作電源電壓:220V AC

檢測范圍:脈沖:10-500Hz；轉速:0~3000rpm；帶速0.1-9.9米

檢測狀態:正常、打滑1、打滑2、打滑3、停機

開關與目標距離:5-12mm

開關數量:5組常開+5組常閉

觸點容量:AC220V 50Hz

輸出延時:0-99秒

延時時間:10秒

IP66有良好的抗震動性，有較好的防水性

卓信HQSD-K-B皮帶測速打滑控制器安裝方式

工作原理

打滑開關HQSD-K-B測速探頭開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。外殼采用防水防塵設計可直接安裝在惡劣環境中使用。



卓信HQSD-K-B皮帶測速打滑控制器安裝方式

使用與安裝：

先將固定支架焊在輸送機的橫梁上；再將支臂用銷軸,開口銷連接在支架上。安裝后應滿足下述要求：打滑檢測裝置膠帶運行方向順向防止,觸輪距膠帶邊緣200-300mm

非接觸接近探測器,壽命長,維護費用低,兩螺栓固定,確保安裝簡單一體化結構,集成的控制裝置,設定或故障檢修簡單,無運動部件,無磨損,安全壽命長。欠速開關逢電器,連接軸,觸輪,支臂等結構。安裝方便,使用安全。HQSD-A欠速開關由于安裝在回程膠帶的上面,整機運行平穩,且避免了老師殘片處故障時對膠帶的損傷。殼體采用鋁合金鑄造,表面采用靜電噴塑涂覆工

卓信HQSD-K-B皮帶測速打滑控制器安裝方式

結構特點：

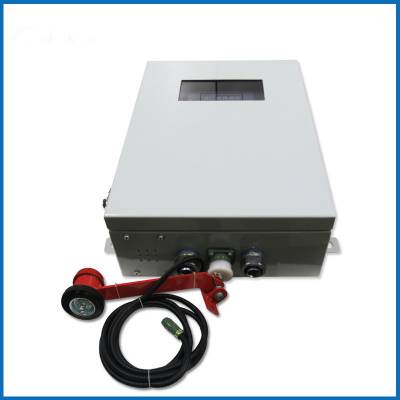

1.本機由控制箱和傳感頭組成,。傳感頭分為兩種形式：

a） Ⅰ型為感應式傳感頭，采用非接觸式檢測方式，可監測改向滾筒轉速；

b） Ⅱ型為光電式傳感頭，安裝在下行膠帶上面，監測膠帶運行速度。2. 控制箱采用內外箱結構，提高了防護性能

3.Ⅱ型傳感頭殼體采用鋁合金鑄造，密封性能好，可在浸水狀態下工作（試驗48h）

4.殼體表面采用靜電噴塑涂覆工藝，涂層均勻，附著力強，耐老化。



YHDH-1型非接觸欠速（打滑）開關為一組信號輸出

YHDH-2型非接觸欠速（打滑）開關為兩組信號輸出

YHDH-2欠速開關（非接觸式）打滑開關描述:

非接觸接近探測器，壽命長、維護費用低

兩螺栓固定，確保安裝簡單

一體化結構，集中的控制裝置，設定或故障檢修簡單

無運動部件、無磨損、安全壽命長

報警/延遲-旋轉設備起動過程中尚未達到工作速度時，10秒鐘延遲報警

延遲報警-當速度下降到可調節設置點以下時報警。
